Drawing north

Como realizar norte generico en revit

Nuevos nortes

Indicador de disciplinas en arquitectura

1. Indicador de disciplinas que se  muestra en la siguiente tabla para manejar la coordinación de proyectos de arquitectura.
2. Indicador de disciplinas 2
3.


La siguiente tabla nos muestra  La manera correcta de nombrar nuestros muros en las aplicaciones de diseño asistido por computador. En este caso podemos utilizar el formato de nombre para nuestros muros de revit

Fases  e indicadores de disciplina que se utilizan en Fases

Direccion de colocación Metaldeck o steeldeck

Proyecto real Le Corbusier

 .PAT  en proyecto real Le Corbusier

Este es mi proyecto realizado en revit architecture y lo comparto con ustedes usuarios de Revit

este proyecto no esta construido en la vida real mas sin embargo es del reconocido maestro
 Le Corbuiser y por tanto yo como arquitecto lo valoro y por esa razón y por el amor a la arquitectura lo realizo y espero que sea de su agrado

Los planos son referencias de diferentes fuentes  como  wikipedia y de un libro propio que se llama lecorbusier ovre complete

PLANTA Y SECCION

Modelo typo 2
o segunda opcion

Un 3d No muy expresivo

planos 2D

Perfiles o Mullions

Recorrido sobre la creacion de este modelo en revit

Vamos a aplicar el archivo pat al muro principal de la edificación de 2 casas en studhgath de

 Le Corbusier

abrimos el pat y lo editamos

listo damos ok aceptar apply aceptar y ok

Actualización archivos de trabajo

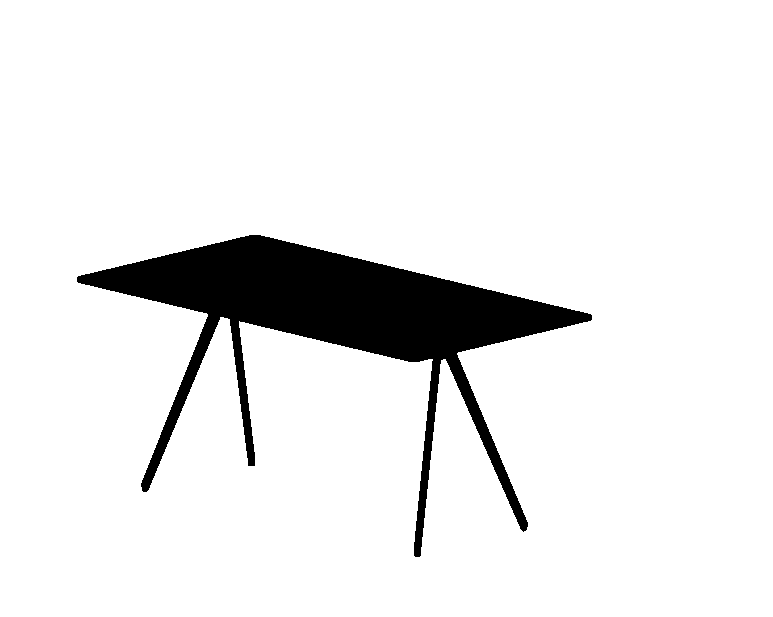

Problema de visualización en familias

No se porque en la imagen adjunta no se visualiza correctamente posteo tema a discusion

Achurados de autocad en Revit

Hola en este tema realizaremos la importación de un archivo .pat a revit architecture 2012

Primer paso



Descargar y tener los archivos pat de Autocad y verificar que el achurado funciona a la perfección en Autocad .Por que asi estamos seguros que todo funcionara en revit

 2 Paso

Abrimos revit y creamos una cubierta y un muro para asegurarnos que funciona bien en las dos superficies

3 Paso


Ahora vamos a editar el material de los elementos y escogemos para la cubierta roofing tile y para el muro

Y damos a los puntitos y luego a Model y luego  New

4 Paso


Ahora  dejamos todo listo y nos vamos al escritorio de windows o mac o   donde tengas el archivo pat loselecionas le das abrir con y lo abres con notepat o bloc de notas en español.

Hora escribimos tal y como s eve en la imagen

;%TYPE=MODEL

despues de la primer linea que es el nombre del archivo pat

Damos salir y nos pregunta si queremos guardar los cambios y decimos si
 guardar.

5 Paso
Listo ya esta listo el archivo para ser usado en revit

Ahora volvemos a revit y vamos a cargar el archivo seleccionando las unidades asi

ahora escojemos las unidades que es independiente en cada archivo que ustedes manejen
en este caso damos 10 y  OK

Damos OK aplicar ,OKde nuevo OK Aplicar de nuevo OK

Listo ya tenemos nuestra cubierta
Asi de facil

Ahora vamos con el muro Se aplica el mismo proceso y se debe contar con un achurado para muros

escribimos de nuevo lo mismo
;%TYPE=MODEL

y nos queda asi

6 Paso
ahora vamos a asignar es decir a cargar el archivo .pat del muro

damos ok aceptar ok aplicar Ok

como vemos en la siguiente imagen el archivo pat funcioan bien pero la escala esta mal y se ve muy denso
entonces probamos con la escala de importacion colocando 10 100 1000 hasta que nos coincida co una escala real.

Por fin el valor mas parecido al real es 60  y damos aplicar y aceptar y nos queda asi
Nivel de satisfacción 70%
Tenemos que comprender que revit tiene muchas capacidades pero su forma de trabajo con elementos importados no es siempre la mejor. si alguien tiene comentarios y  sugerencias por favor  hacerlas por este medio .

Gracias
Lenis
